Rayadora de Residuos Orgánicos

• Tiempo de tritura de aproximadamente 3 horas.
• Tamaño de residuos mayores a 10 cm de diámetro.
• Alto esfuerzo físico el cual traía lesiones al usuario.

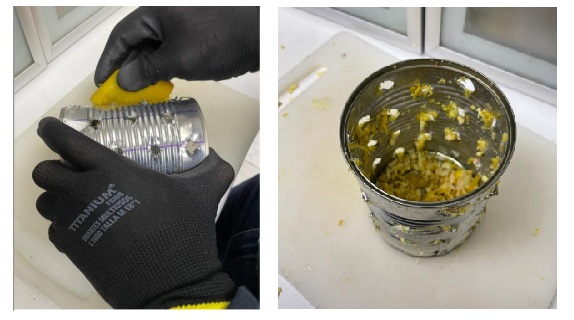

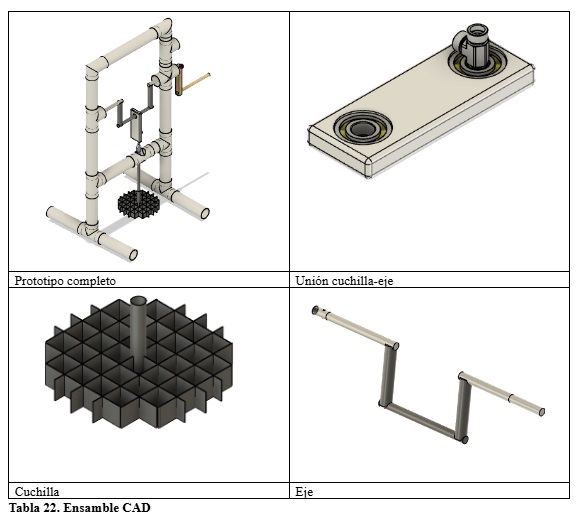

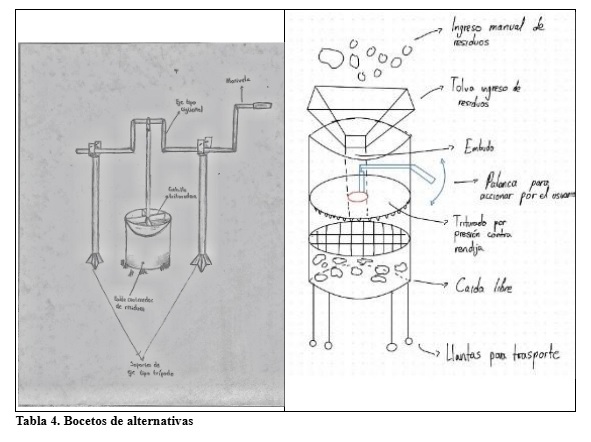

• Estructura: Se desarrolló el prototipo de una trituradora giratoria de residuos orgánicos. Esta cumple con la función de triturar los residuos a medida que estos se van ingresando poco a poco por el cono superior y a medida que se gira la manivela unida a la cuchilla cilíndrica. A partir de la presión de los residuos (puede ser necesario el uso de un palo para ejercer mayor presión de los residuos), estos poco a poco van siendo cortados y salen por la parte inferior del prototipo sobre algún recipiente ubicado debajo.
• Conclusion general: Prototipo que requiere aun muchos ajustes para ser funcional y seguro.
• Tiempo de tritura reducido en un 50%.
• Tamaño de residuos de menos de 10cm de diámetro.
• Reducción del esfuerzo realizado por parte del usuario al girar la manivela para accionar la función de corte.
• Útil para triturar residuos como cáscaras de fruta, pero no residuos de durezas altas como pepas de aguacate.
• Resistente a la lluvia y el sol
• Fácil mantenimiento (en teoría, pues en la practica resulto peligroso)
• Transporte sencillo (Puede ser transportado por 1 persona)- pero falta desarrollar estructura de transporte.
• Tamaño óptimo: fácil de guardar.

• Alternativa exploratoria para la tritura de los residuos para el método de composta Paca Digestora Silva.

Nivel 3

2

Miembros de la Huerta del Xue.

Otras huertas urbanas. Productores agrícolas rurales.

Estructura interesante, método por rayado. Podría funcionar pero requiere muchos ajustes de estructura para el mecanismo de rayado y en temas de seguridad en el uso y mantenimiento.

No funcional actualmente.

Mayor exploración con el mecanismo que podría ser funcional.

Poco seguro: cortes en usurarios durante uso y mantenimiento.

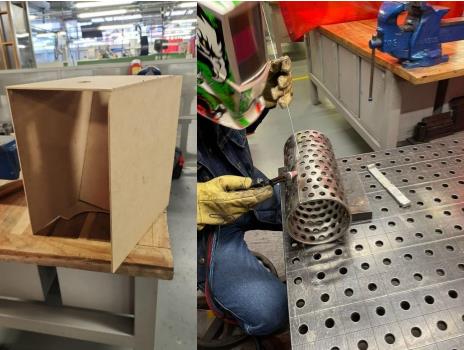

Si se desea un nuevo triturador se necesitan los siguientes recursos: Acero inoxidable de 1/16 de pulgada, cortadora láser, cautín, rodamientos, ejes de acero

Un presupuesto de aproximadamente 560.000 COP, si se desea hacer un nuevo triturador de las mismas características.

Saber soldar piezas de acero, saber sacar filo a la cuchilla, saber usar diversas herramientas.

Acudir a lugares que cortan piezas de acero, acudir a técnicos que puedan soldar mejor que uno.

Triturador móvil de residuos orgánicos

• Se necesitan más de dos horas hombre para procesar entre 90 y 140 kg de materia orgánica.
• Los trozos y materia orgánica procesada no tienen uniformidad.
• Todas las herramientas utilizadas en la huerta se cargan a hombro.

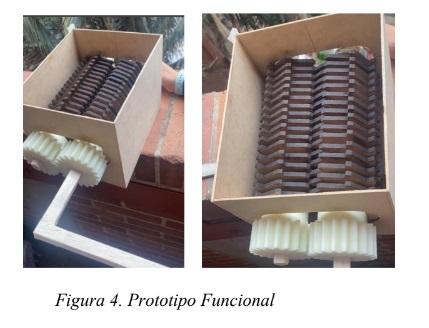

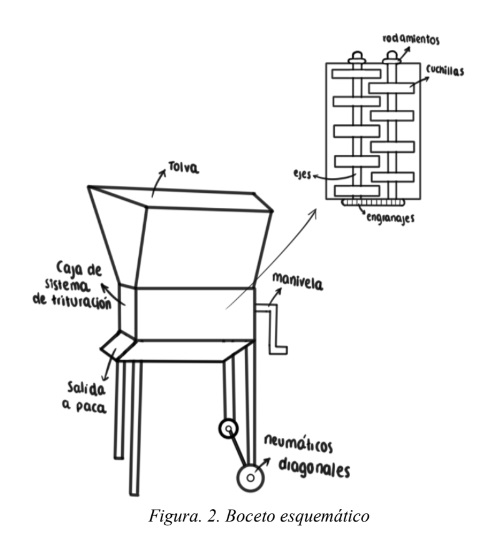

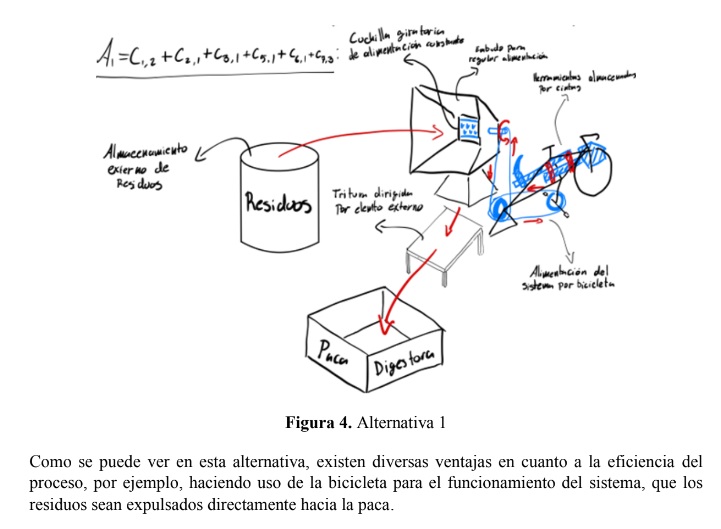

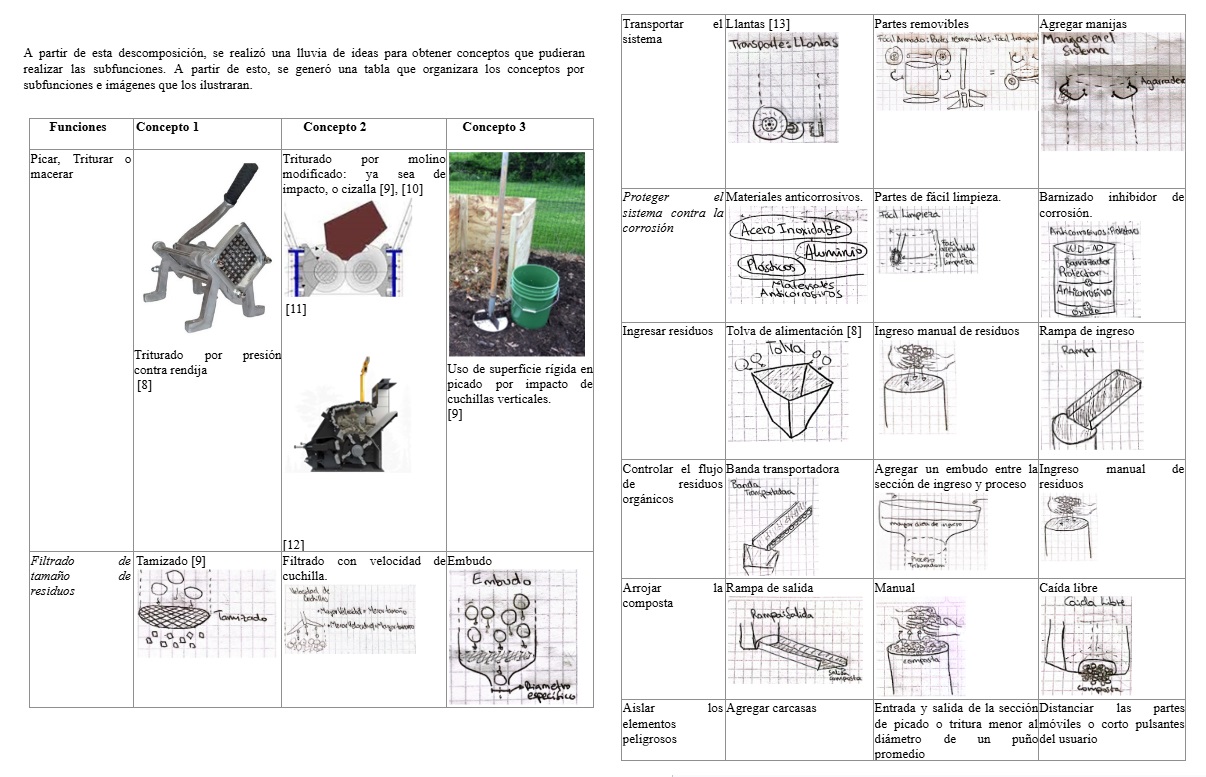

• Estructura: Triturador. Se desarrolló un prototipo móvil, el cual es capaz de triturar materia orgánica por medio de un sistema de trituración de dos ejes de cuchillas. Además, cuenta con dos llantas para su movilidad y una salida de tal manera que, al triturar los residuos orgánicos, estos caigan directamente en la paca.
• Conclusiones generales: Implementable con ajustes en el sistema de trituración y mejoras en la estructura de trasnporte. De los tres prototipos es el más cercano a un producto final.
• La trituradora es totalmente mecánica, móvil, portátil y su fácil mantenimiento hace que sea una solución bastante práctica, cuando tenga los pocos ajustes necesarios.

• Está solución optimiza el tiempo de triturado de manera manueal , ya que la máquina reduce el tamaño del material que se introduce y reduce el tiempo que la comunidad tardarí a realizar esta tarea .
• La trituradora móvil de residuos orgánicos realiza este trabajo en menos de una hora y media.
• Los trozos que salen de la trituradora están del rango de 5- 10 cm.
• La trituradora cuenta con ruedas todo terreno para transportarla en el terreno irregular en la que se desarrolla el compostaje.

Nivel 3

8

Miembros de la Huerta del Xue.

Otras huertas urbanas que hagan procesos de compostaje de residuos orgánicos. Productores agrícolas rurales.

Cercano a un producto funciona. Faltan par iteraciones en el mecanismo de tritura, mantenimiento y transporte.

Centro de masa alto, peligroso para personas bajitas. Muy pesado y alto, por lo que su transporte es complicado. Dientes de tritura separados, por lo que quedan residuos entre los dientes, por lo que el mantenimiento luego es complicado. Solo faltaría tener los dientes juntos.

Algunas mejoras permitirían hacerla funcional y replicable para más huertas urbanas e incluso agro productores rurales. El compostaje es vital hoy día para el medio ambiente y debido a los altos costos de los insumos agrícolas, representa una alternativa para la autonomía más eficiente.

Que no se itere. Que se rediseñe en vez de iterar.

Si se desea construir una nueva trituradora móvil se necesitan diferentes herramientas, tales como el torno, sierra. Además, fue necesario algunos procesos como el soldado y el cortado .

Si se desea construir una nueva trituradora móvil de residuos orgánicos se necesitaría un presupuesto 635.000 COP en materiales.

Saber soldar metales. Saber usar sierra, segueta o en dado caso una sierra para corte de metal. Para utilizar no se requiere ningún conocimiento técnico.

Visitar sitios en los cuales se pueda verificar que el material sea el que se esté buscando. Además, si se desea hacer más trituradoras, enseñarles a los demás miembros de las diferentes comunidades interesadas como es el proceso para construirla.
